[Server] Network Interface

Network Model

 - 네트워크 통신의 최대 효율성과 안정성을 보장하기 위한 개념적 구조



  특징

   - 계층적인 구조

   - 기능별 모듈화



  종류

   - TCP/IP Model : 실 통신용

   - OSI 7 Reference Model : 장비 개발, 문제 해결, 유지 보수, 학습  → 참조용



케이블

* bps = bit per second

- 동축 케이블 : 10Mbps로 사용 → 현재는 느린 속도로 잘 사용하지 않음

- TP 케이블 (→ UTP케이블) : 꼬아놓은 이유는 내부저항을 적게 받기 위해서

- 광 케이블

---

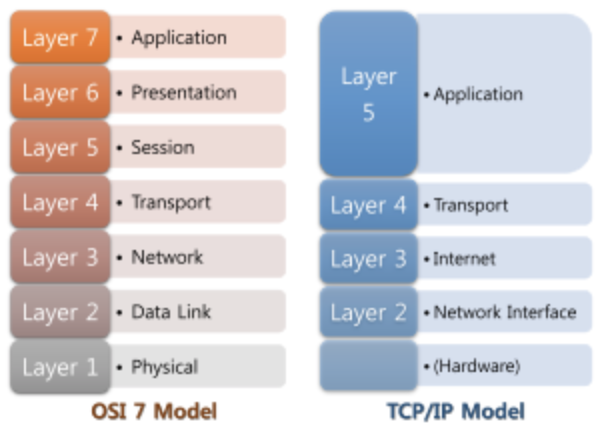

OSI 7 Model

---

[상위계층]

: data생성, S/W개발

Layer 7

- 사용자를 컴퓨터를 연결 시켜주는 것 : 유저 인터페이스

Layer 6

- 상위 계층의 data 종류 지정, 암호화, 압축 : 표현계층

Layer 5

- p-p 연결 관리, 제어 : 연결계층



[하위계층]

: data전송 → 네트워크 주소 총 6개의 주소가 있는데 이게 하나라도 없으면 정보를 알 수 없다.

Layer 4

- 신뢰성:TCP, 속도: UDP → 내부에 있는 프로그램 주소 (=port주소)

Layer 3

- 단편화:큰데이터를 잘라서 전송 → 논리적인 주소 (=ip주소) → 최종목적지 네트워크를 구분시켜줌

- 라우팅:최종목적지, 네트워크로 가는 방향 결정

Layer 2

- 물리적인 주소 (=mac주소) : 경로상에 있는 인접장비를 알 수 있도록 장비이름을 알려줌

- 네트워크 환경정보 지정

Layer 1

- bit형태로의 데이터를 전기적인 신호로 변환

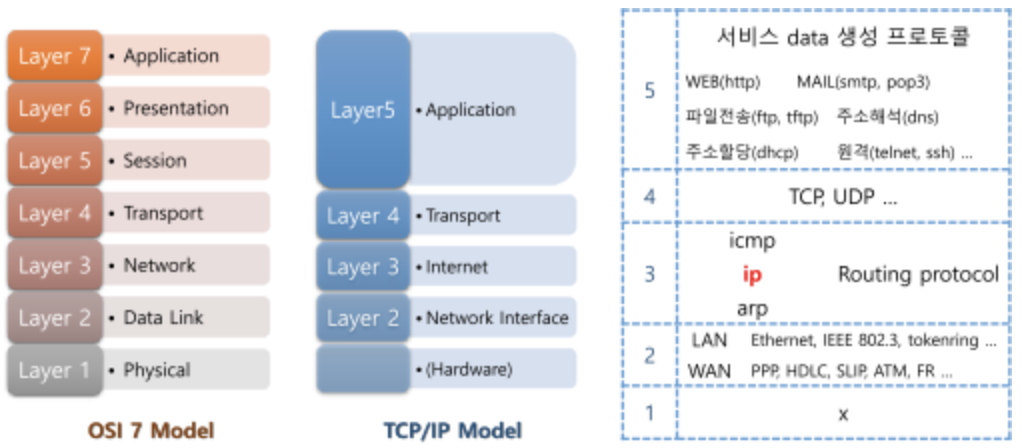

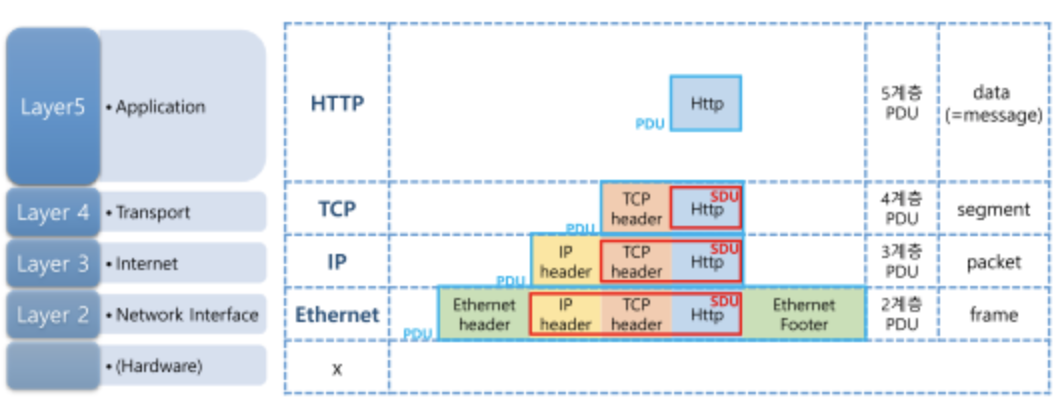

TCP/IP Model

---

Layer 5

- 서비스 프로토콜, HTTP, SMTP / POP3, FTP

Layer 4

- 전송 프로토콜, TCP, UDP

Layer 3

- ICMP (4계층과 가까움)

- IP, Routing Protocol

- ARP (2계층과 가까움)

Layer 2

- 네트워크 환경 프로토콜 : LAN(Ethernet, Token-Ring), WAN(PPP, HDLC, ATM, Frame-Relay)

Layer 1

- x

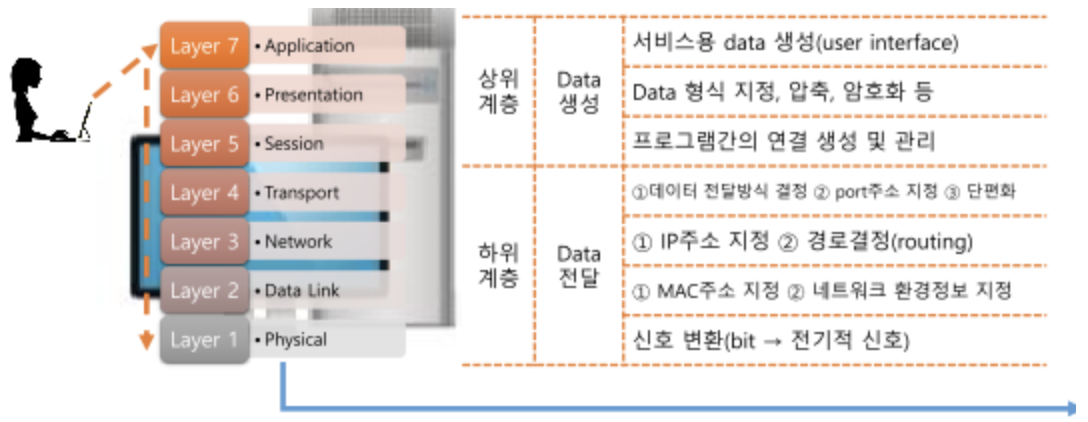

Data 송신

---

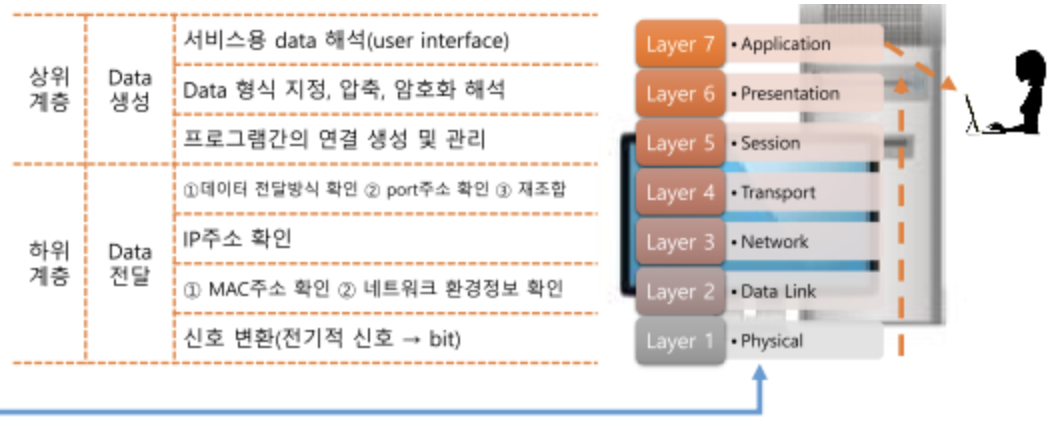

Data 수신

---
